产品介绍

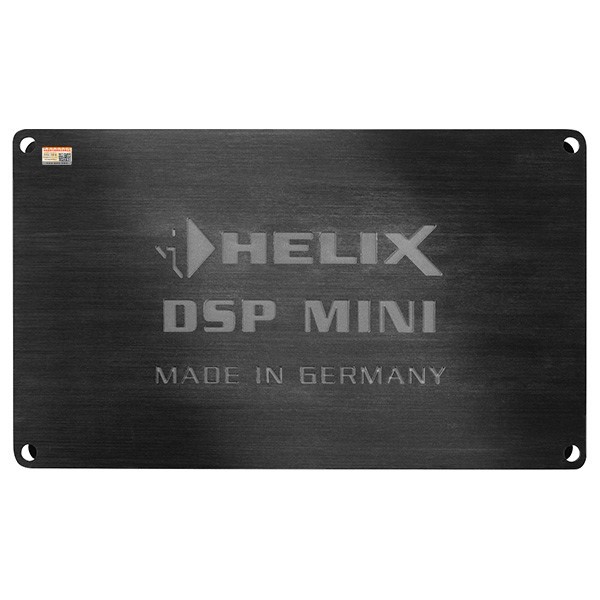

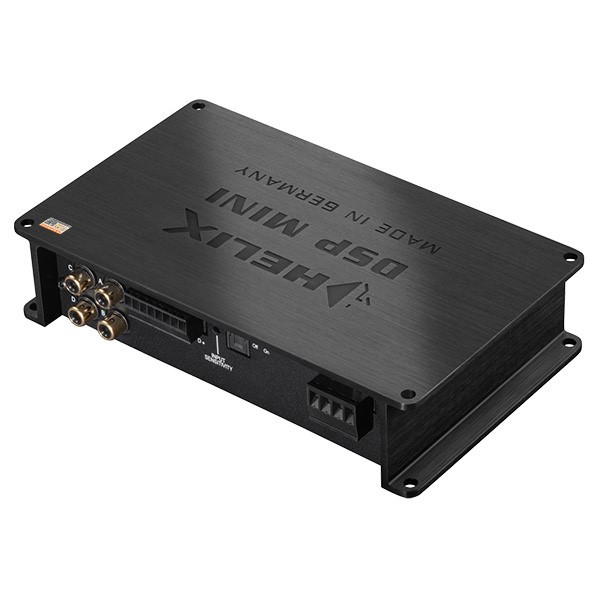

DSP MINI

6声道高端数字信号（96 kHz/64 Bit）处理器

特点：

●极其强大的“定点”音频DSP，带有64 Bit分辨率和每秒12亿的介质访问控制操作

●高分辨率音频带宽高达40 kHz以上，无与伦比的音质

●ACO - 高级32Bit协同处理器，适用于所有控制和通信任务

●声音内置10个存储模式

●设置在几毫秒内切换

●高速数据传输和改进的可用性

●HELIX扩展卡插槽（HEC）用于系统附加其它组件

●具有ADEPT.3电路和自动开启功能的智能高电平输入

●启停功能，低至6V的供应电压

●独特的DSP音效，例如“增强低音处理”，动态优化低音炮的低音响应，“StageXpander”显着扩大立体视角，“RealCenter”功能，可为驾驶员、副座提供完美聚焦的声音分段

●可自由定义信号线分配信号组合，具有用于线路，SPDIF和HEC / AUX的独立矩阵

●最佳信号路径和电源，进一步改善音质

● “地面选择”开关，以避免接地回路

●非常紧凑的尺寸，易于集成到车辆中

●通过直观的DSP PC-Tool V4软件进行最简单的配置

特殊功能

◆96 kHz采样率

HELIX DSP MINI允许以96 kHz的双倍采样率处理所有信号。 因此，音频带宽不再局限于22 kHz等常用值，而是允许扩展频率响应超过40 kHz。 随着可能的算术运算次数减半，采样率加倍需要更高的DSP功率。

只有实现最新的DSP芯片生成才能将采样率提高到96 kHz并同时添加新功能。

◆智能高级输入ADEPT.3

现代化的工厂安装的汽车收音机具有诊断连接扬声器的复杂可能性。 特别是最新一代的汽车收音机配备了额外的监控功能，以便在信号处理器连接时经常出现故障信息和特定功能（例如推子功能）的丢失 - 而不是DSP MINI。

新的ADEP.3电路（高级诊断错误保护，第3代）避免了所有这些问题，而无需在大量不必要的情况下加载OE无线电的扬声器输出。

◆ACO - 高级32位协处理器

HELIX DSP MINI采用了最新一代功能强大的32位协处理器，适用于所有内部和外部的监控和通信任务。 与8Bit的前代产品相反，该MCU在设置切换和使用我们的DSP PC-Tool软件进行数据通信方面实现了更高的速度。 另一个重要优点是CoProcessor的集成本机引导加载程序。 它允许软件升级DSP的所有组件，以便调整微控制器控制的ADEP.3电路，例如在工厂无线电的诊断系统的未来修改/更改中，或者如果设备将通过附加接口扩展。 此外，由于采用了新的闪存，ACO提供10个存储位置用于声音设置，而不是常见的两个。

◆启动 - 停止功能

即使在发动机起动过程中电池电压降至6伏，HELIX DSP MINI的开关电源也能确保恒定的内部电源电压。

◆省电模式

省电模式包含在基本设置中。 一旦没有输入信号超过60秒，它可以显着降低连接到HELIX DSP MINI的放大器的功耗。 请注意，在许多带有“CAN”或任何其他内部总线结构的最新车辆中，可能会发生无线电保持“无形”打开长达45分钟。 即使在锁定并离开汽车之后！ 一旦“省电模式”激活，远程输出和连接的放大器将关闭。 如果应用音乐信号，HELIX DSP MINI将在一秒钟内重新激活远程输出。 可以修改60秒的关闭时间。 或通过DSP PC-Tool软件完全停用“省电模式”。

◆自动数字信号检测

只要在光学输入上检测到信号，就会自动从模拟输入切换到数字输入。 可以在DSP PC-Tool软件中禁用此功能。 或者，您可以使用可选的遥控器在模拟和数字输入之间进行手动切换。

产品参数：

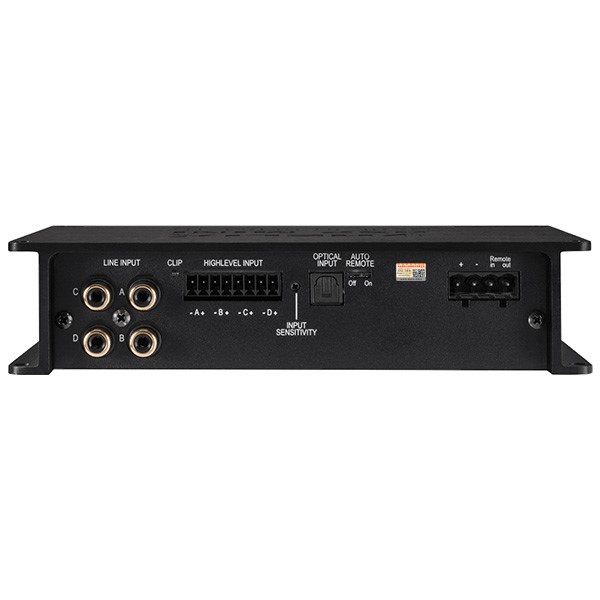

输入：4 x RCA / Cinch、4 x高级扬声器输入、1 x 光纤 SPDIF (12 - 96 kHz)、1 x 遥控器

输入灵敏度：RCA / Cinch 2 – 4 Volts、高等级5 - 11 Volts

输出：6 x RCA / Cinch、1 x远程输出

输出电压：4 Volts

频率响应：10 Hz - 44,000 Hz

DSP分辨率：64 Bit

DSP功率：295 MHz (每秒12亿 MAC 操作)

采样率：96 kHz

DSP类型：音频信号处理器

信号转换器：A/D: Asahi Kasei、D/A: Asahi Kasei

信噪比数字输入：106 dB (A-weighted)

信噪比模拟输入：103 dB (A-weighted)

总谐波失真（THD + N）数字输入：< 0.001 %

总谐波失真（THD + N）模拟输入：< 0.002 %

互调失真（IMD）数字输入：< 0.004 %

互调失真（IMD）模拟输入：< 0.004 %

串扰： > 90 dB

工作电压：9.6 - 18 V (最大5秒可低至 6 V)

电流：< 400 mA

最大远程输出电流：500 mA

附加功能：HEC插槽，接地选择开关，控制输入，32位协处理器，ADEP.3电路，自动遥控开关

尺寸(H x W x D) ：40 x 177 x 104 mm / 1.58 x 6.97 x 4.09”
