【上海音豪】德国MBQ相位仪

发表时间:2016-06-13 人气:

MBQ相位仪(型号:PT-9A):适用于扬声器相位及功放输出相位的测试.专供调校汽车音响系统的扬声器和功放接线.只有正确的接线,聆听音乐时声音才会如实重放,才有和谐自然的感觉.

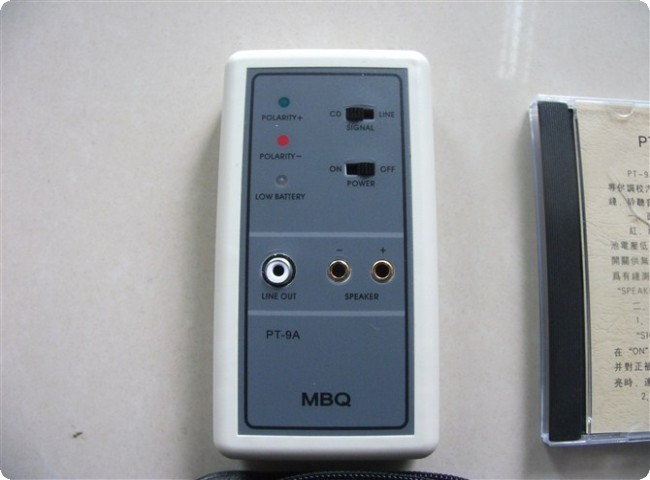

一、面板简介
红、绿色指示灯显示“-”“+”极性,黄色灯亮表示电池电压低,需更换电池。“POWER”为电源开关,“SIGNAL”开关供无线或有线测试选择,“CD”为无线测试,“LINE”为有线测试。“LINE OUT”插座输出到被测功放,“SPEAKER”输出测试扬声器信号。

二、有线测试
1:扬声器相位的测试
“SIGNAL”开关拔在“LINE”位置,“POWER”开关拔在“ON”的位置,将相位仪前端(仪器内装有麦克风)靠近被测扬声器正面,并将测试笔接到扬声器两端。绿灯亮时,连接“+”表笔接线端为正极。

2:功放输出相位的测试
将极性正确的扬声器与功放输出端连接,将信号线连接到相位仪LINE OUT插座与功放输入插座,相信仪各功能开关位置跟有线扬声器相位测试一样,打开功放POWER,音量调到适当位置,将相位仪前端靠近被扬声器正面,绿灯亮时,表示功放极性是反极。

三、无线测试
1:扬声器相位的测试
音响系统安装后,先将测试碟放入主机,音量调至适当的位置,播放“CD”相位测试信号。“SIGNAL”开关拔至“CD”位置,“POWER”拔至“ON”位置,将相位仪前端靠近并对正被测试扬声器正面,绿灯闪亮三次,红灯闪亮一次,表示扬声器输出相位为正相位。绿灯闪亮一次,红灯闪亮三次,表示输出为负相位。

2:测试碟内容:
第一段:左声道噪声信号。
第二段:右声道噪声信号。
第三段:相位测试信号。
