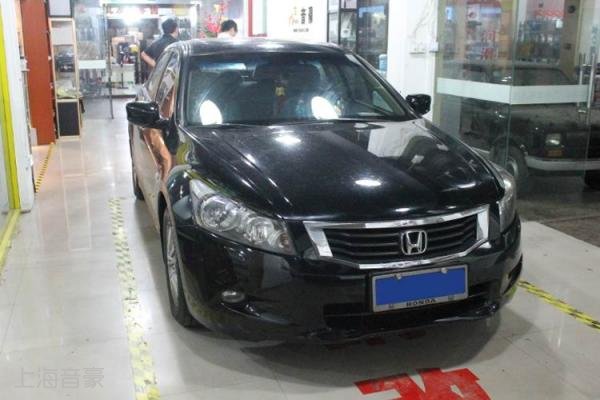

主角 本田 雅阁

图片:1.jpg[删除]

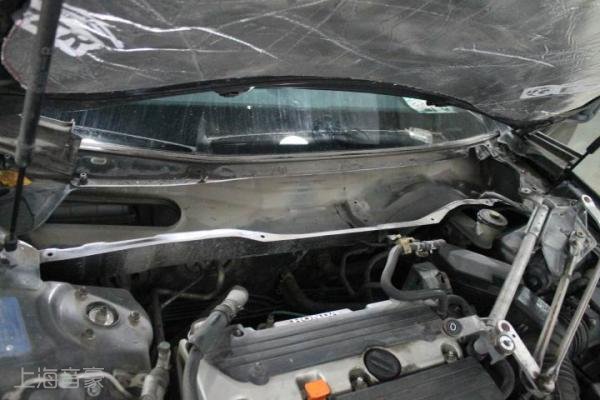

引擎膜隔音、隔热
阻挡部分发动机的噪音
隔绝部分发动机所产生的热量
使引擎盖上的油漆老化变慢

图片:2.jpg[删除]

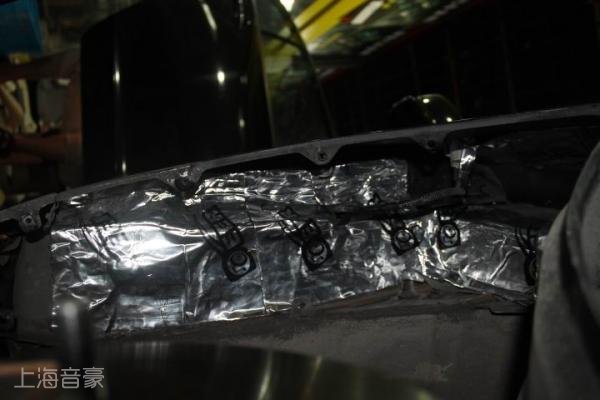

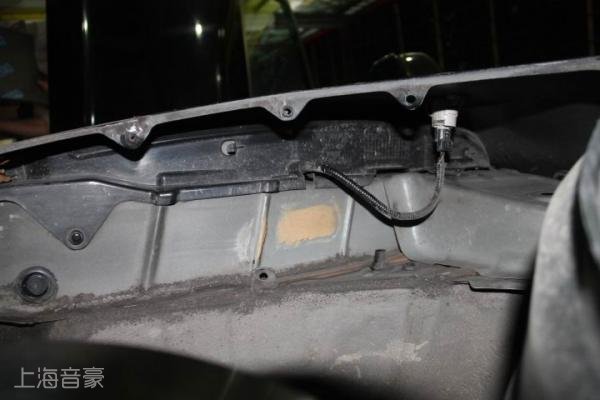

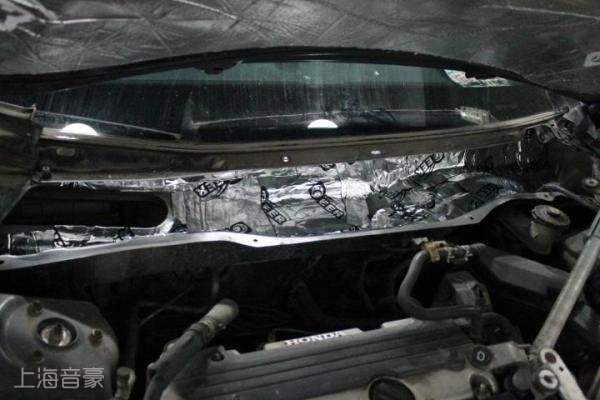

U型槽隔音
阻挡部分从发动机部位传进车内的噪音

图片:3.jpg[删除]

用抹布擦干净后　
贴满止振垫

图片:5.jpg[删除]

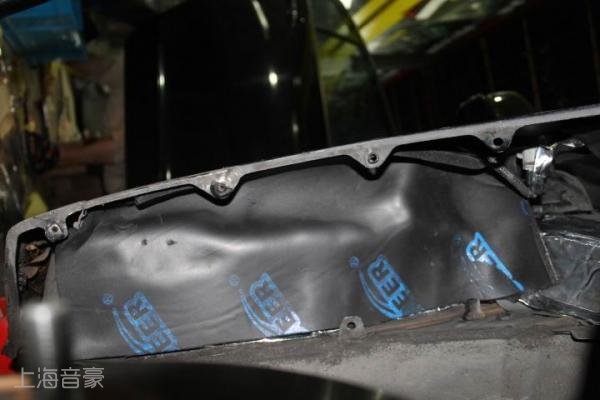

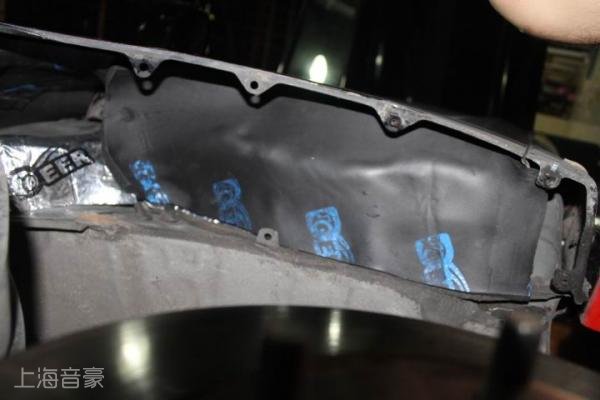

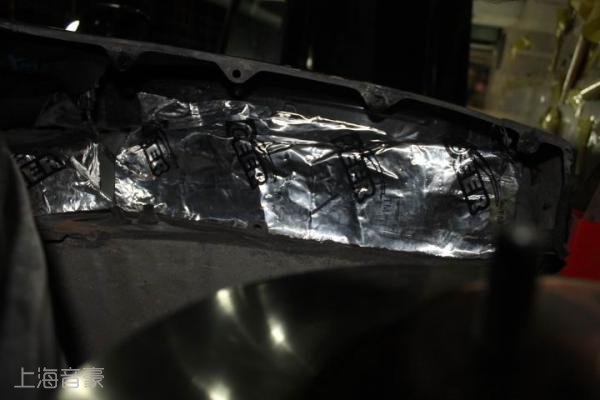

翼子板隔音
汽车行驶中
路躁、胎躁可以从这个部位传进车内

图片:6.jpg[删除]

图片:7.jpg[删除]

图片:8.jpg[删除]

图片:9.jpg[删除]

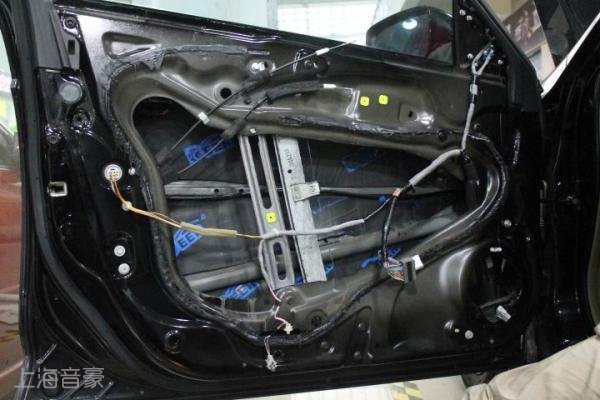

车门隔音
原车的一层薄薄的防水膜

图片:10.jpg[删除]

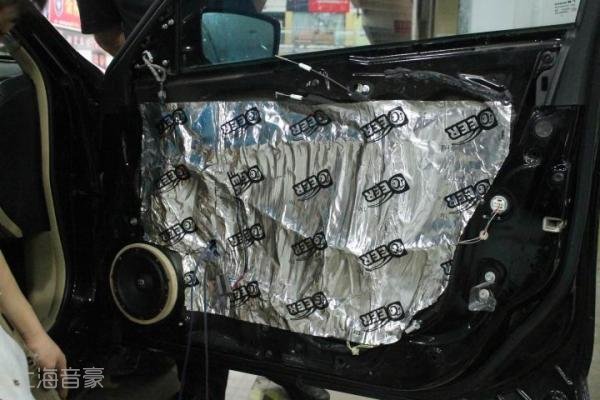

      第一层
条状止振垫
防共振 质量轻

图片:11.jpg[删除]

第二层
贴满隔音棉
吸音、隔音

图片:12.jpg[删除]

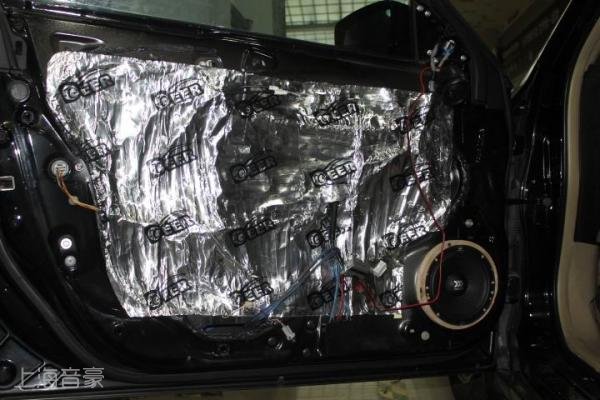

第三层
贴满止振垫
使车门密封
形成一个类似的箱体
提升音响的效果

图片:13.jpg[删除]

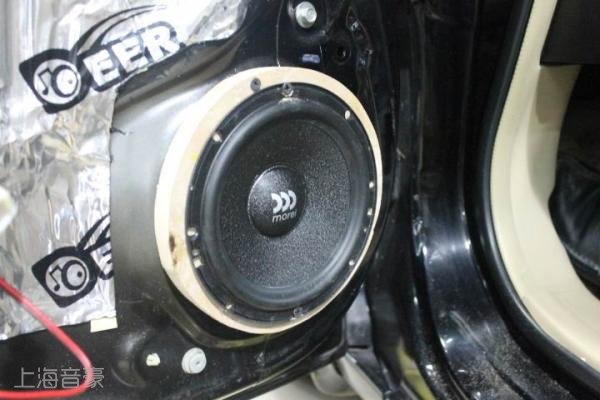

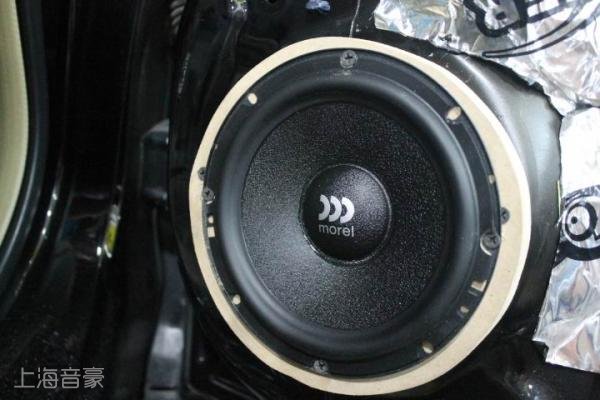

摩雷音响入门级——玛仕舞

图片:14.jpg[删除]

图片:15.jpg[删除]

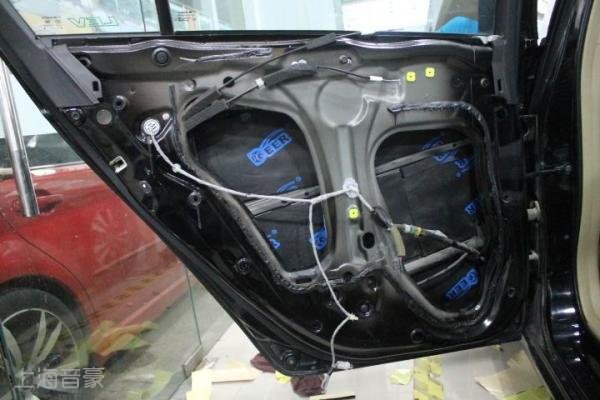

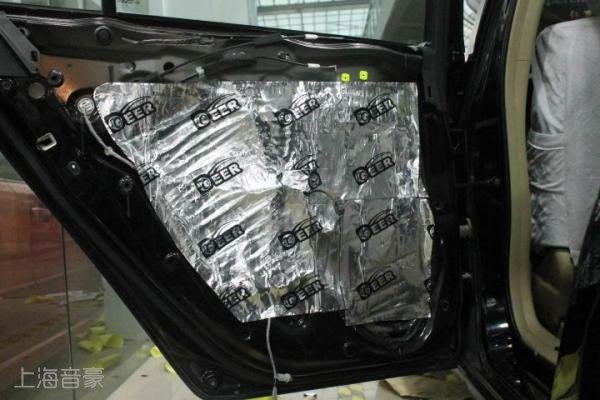

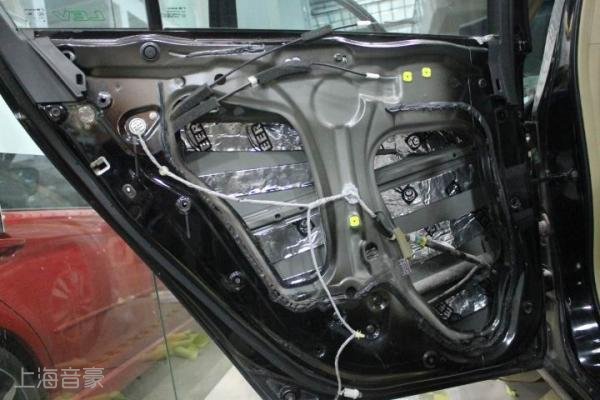

后门也是这种贴法

图片:16.jpg[删除]

图片:17.jpg[删除]

图片:18.jpg[删除]

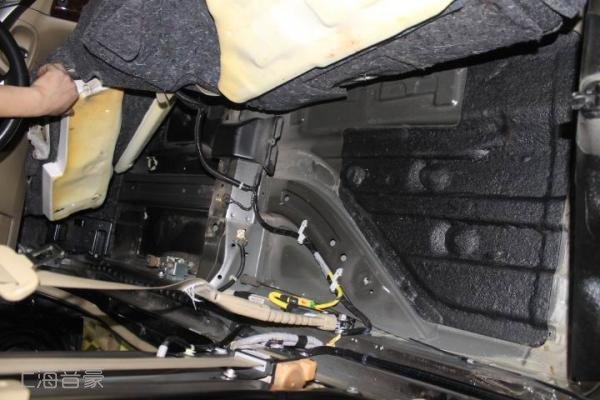

拆座舱地毯

图片:19.jpg[删除]

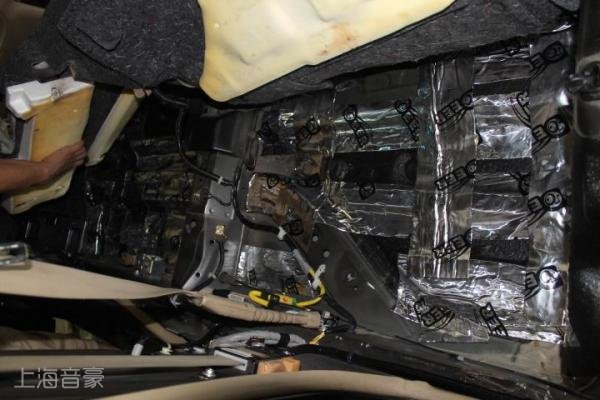

  开始座舱隔音

图片:21.jpg[删除]

根据座舱的纹路
采用纵横贴法
更能有效的防止共振
减小噪音的产生

图片:22.jpg[删除]

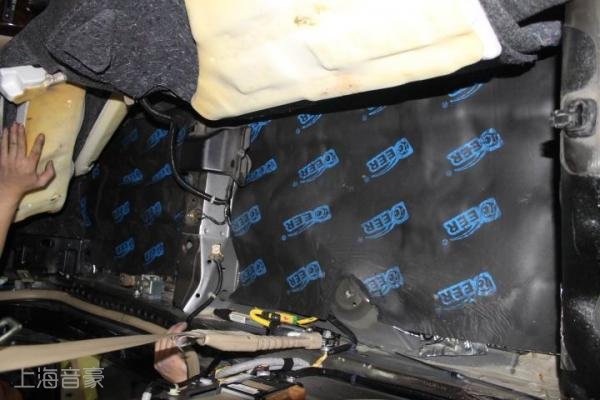

贴满隔音棉
有效的阻止噪音的传播

图片:23.jpg[删除]

图片:24.jpg[删除]

图片:25.jpg[删除]

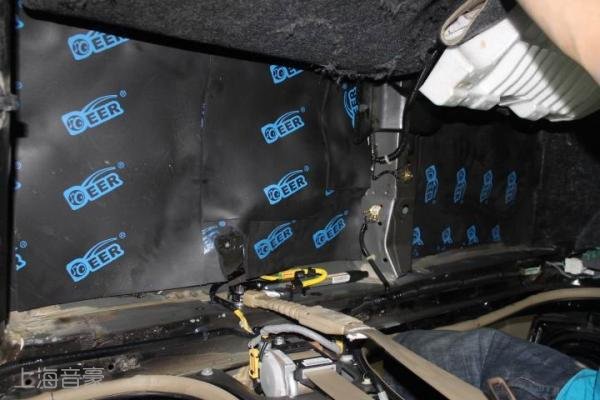

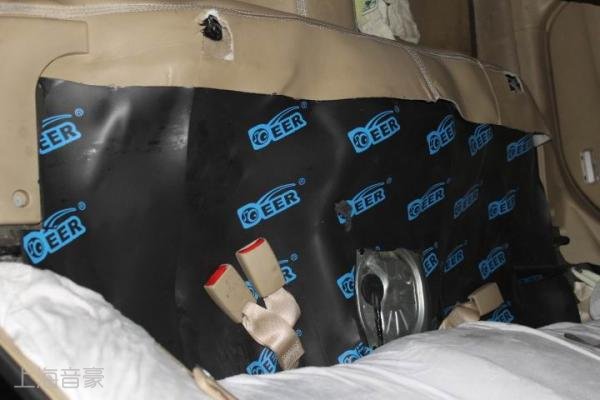

后排座椅上贴满隔音棉

图片:26.jpg[删除]

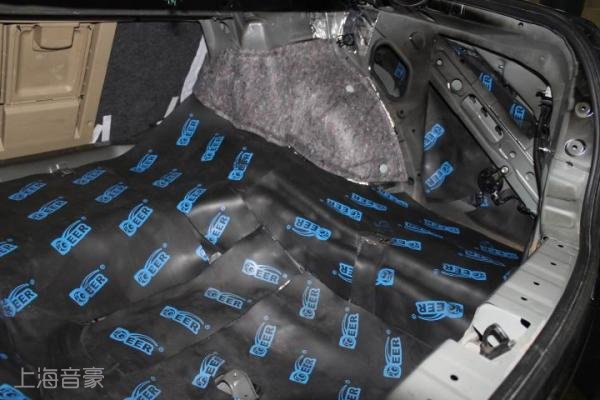

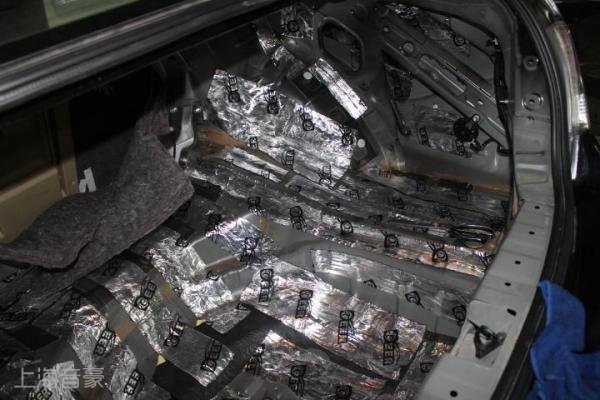

后备箱隔音

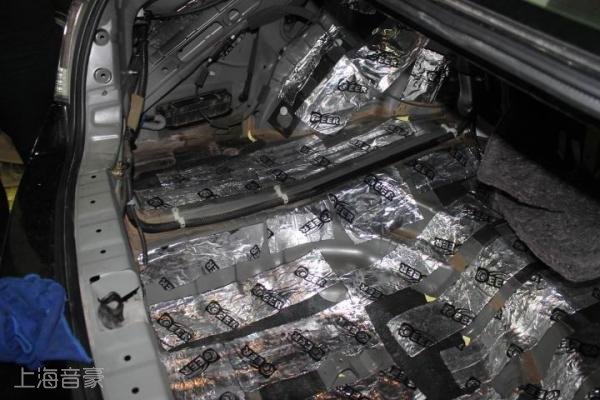

两层的铁皮上条状止振垫
两侧的轮眉也贴上止振垫
可以更好的减少共振的产生

图片:27.jpg[删除]

图片:28.jpg[删除]

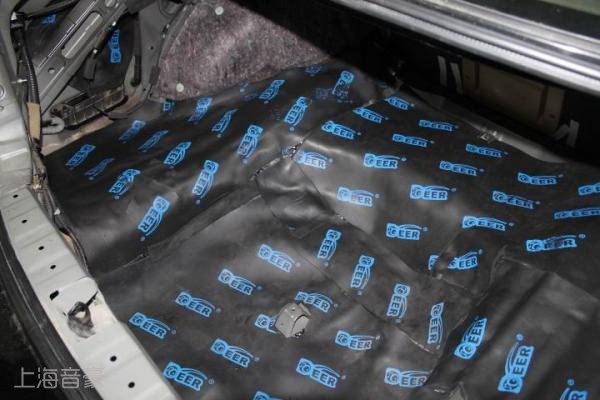

贴上隔音棉
有效的阻止噪音的传入

图片:29.jpg[删除]
